聚碳酸酯板的运输与储存

　　收卷包装的板材必须水平放置。垂直放置可能会使裁切表面产生细微裂纹。

　　在不得已进行垂直装载时，要在保护截断面得情况下进行装载。

　　直接接触水泥地面或PVC地面，可能会引起板材开裂。

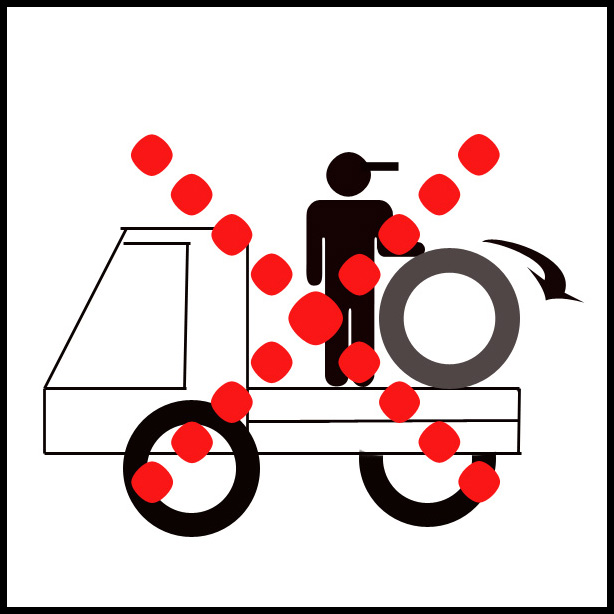

　　当从车辆上卸下收卷产品时，不可将其直接抛下。否则在裁切表面可能会受此冲击产生细微裂纹。

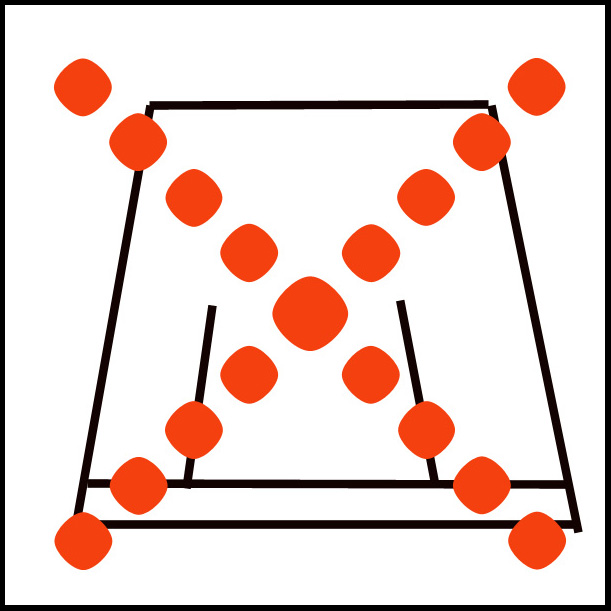

　　不要在垂直位置上移动收卷板材以避免使触地面产生裂纹。

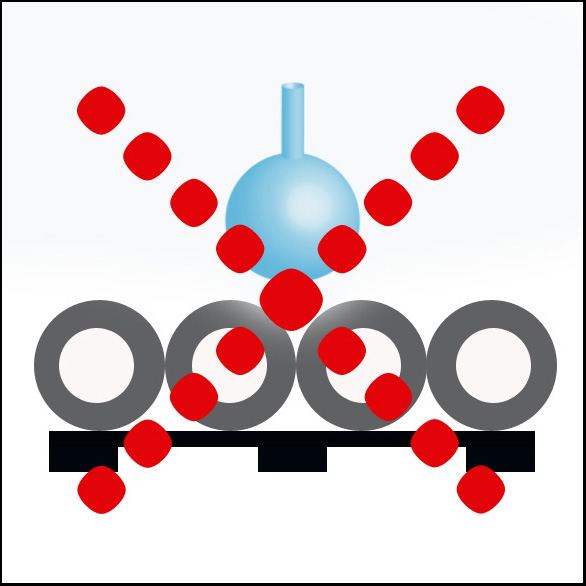

必须避免将板材与化学溶剂（有机溶剂例如稀释剂，汽油煤油，防锈剂等）存放在同意仓库或房间内。否则可能会使板材受到损坏。



　　如需长期存放板材，应当储存在温度在23℃，湿度小于50%的室内。

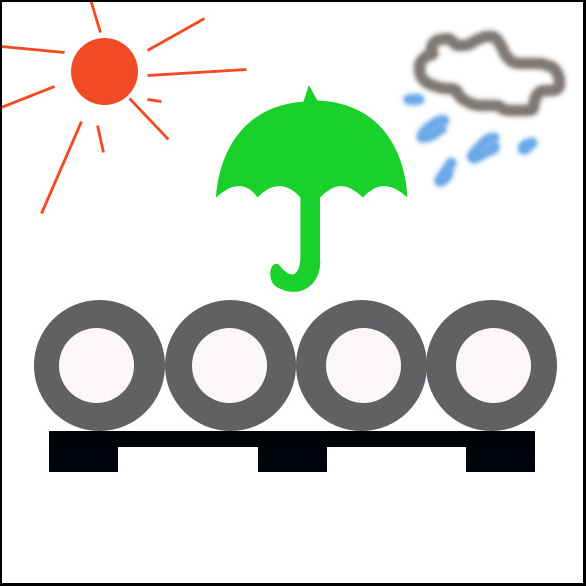

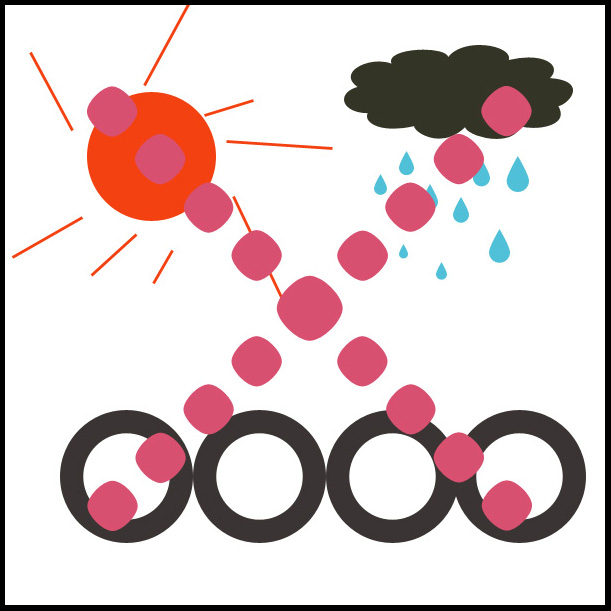

　　禁止将板材存放于直接暴露在阳光曝晒下的户外。

　　否则将使得板材保护膜难于撕掉，并且板材在夏季易出现变形，而在冬季则易出现开裂。

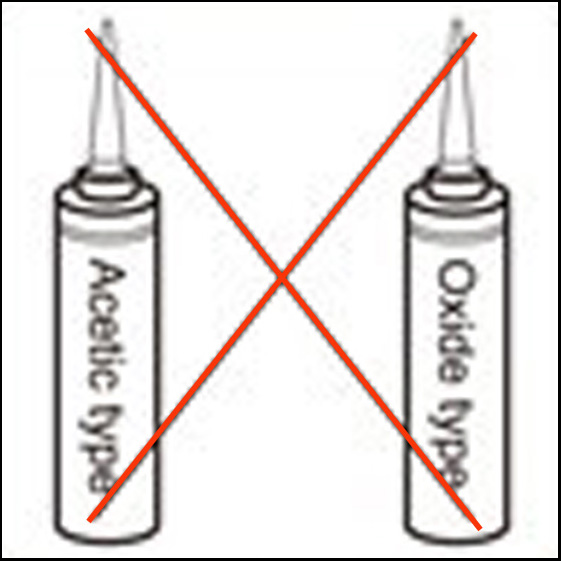

　　当需要使用硅酮密封胶时，应当选用中性胶。使用酸性硅胶或氧化硅胶将可能引起板材表面腐蚀和开裂。

　　使用硅胶时，应当保持充分的通风使其尽快干燥。

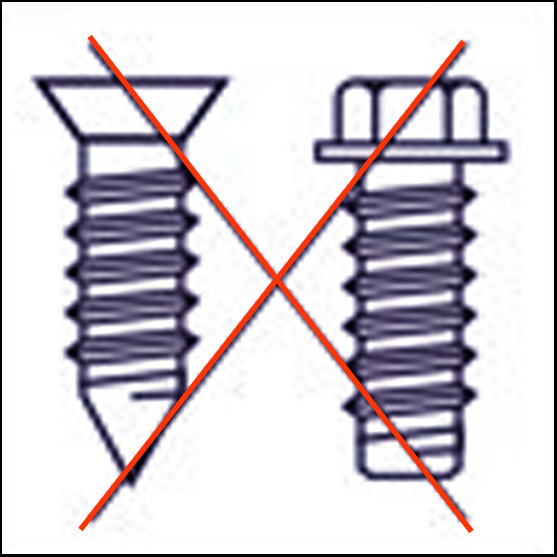

　　当使用螺钉或螺栓时，请勿使用斜螺纹（自攻螺纹）螺钉或螺栓。

　　使用自攻螺钉或螺栓其螺纹会导致板材开裂。

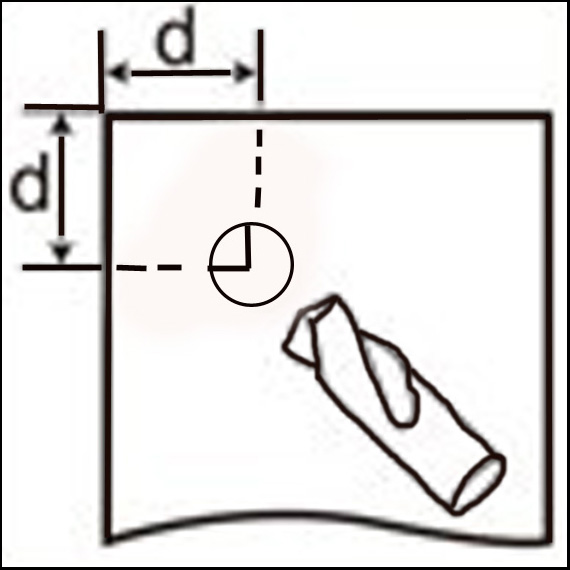

在板材上开孔时，孔中心线到板边的距离应大于孔径的两倍，

d = 2×孔径(孔径:≥6mm)

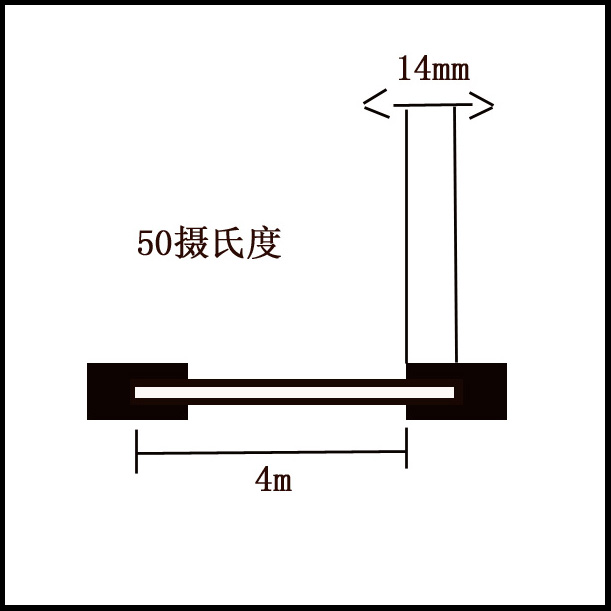

板材安装时应当考虑线膨胀系数的影响：当温差达到50℃时，4米长的PC板在长度方向上的长度变化可达14.0mm左右。
7mm/mm/℃×10-5(PC板线膨胀系数)×4000mm(板长)×50℃(温差)=14.0mm

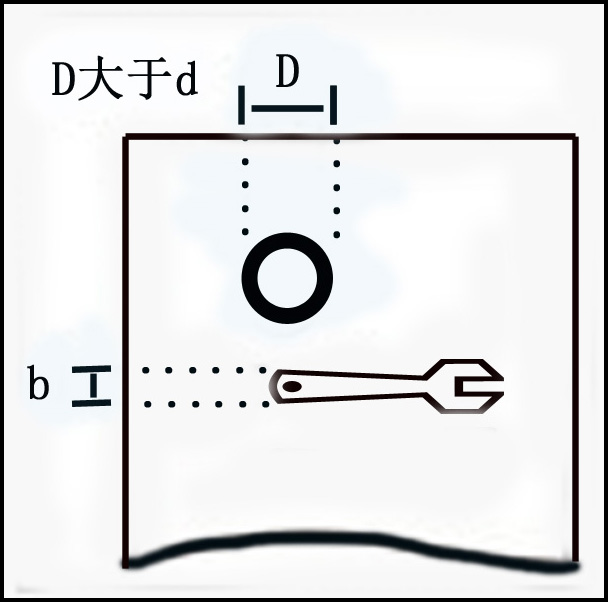

板上开孔时，孔径应大于所用螺钉或螺栓直径2-4mm，并且加装垫圈然后锁紧螺钉或螺栓。
不要直接锁紧螺钉用于连接板材及其支撑底盘，否则可能产生开裂。

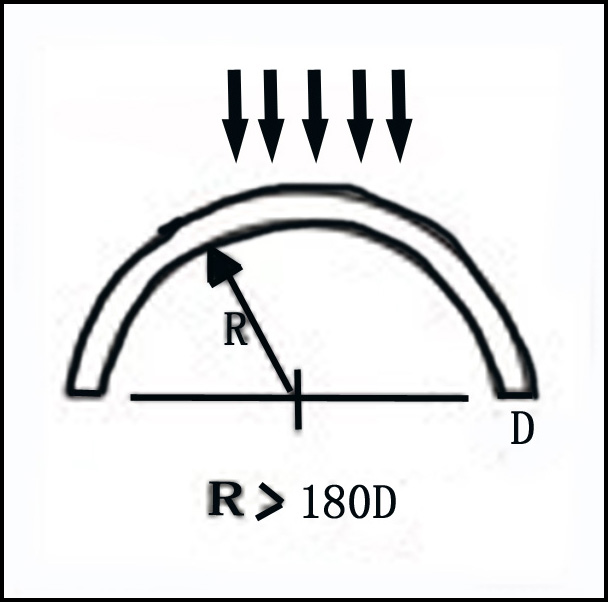

当需要弯曲安装板材时，其弯曲半径(R)应当大于所用板材厚度的180倍。
当弯曲半径小于该值时，板材可能因为应力而产生开裂。
曲率半径(R)>180×板厚

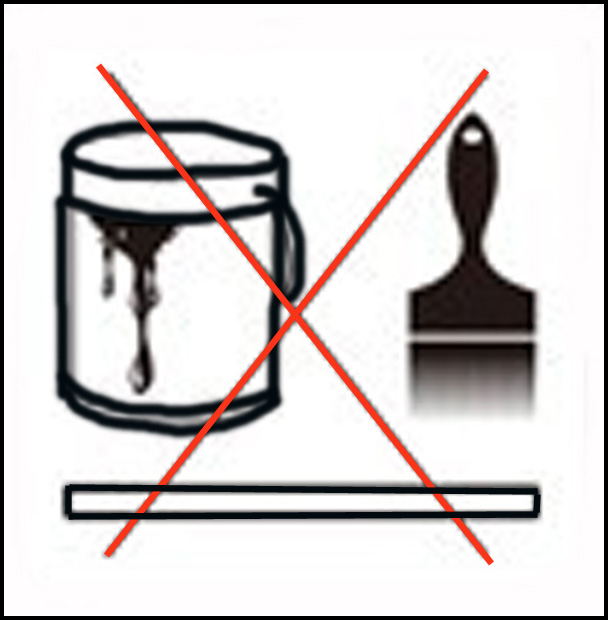

在使用接合剂或油漆的场合，安装板材必须等到该材料充分清洁和挥发后才可进行。
接触油漆或溶剂，板材表面可能会产生变形和开裂。
直接接触接合剂可能造成板材开裂。

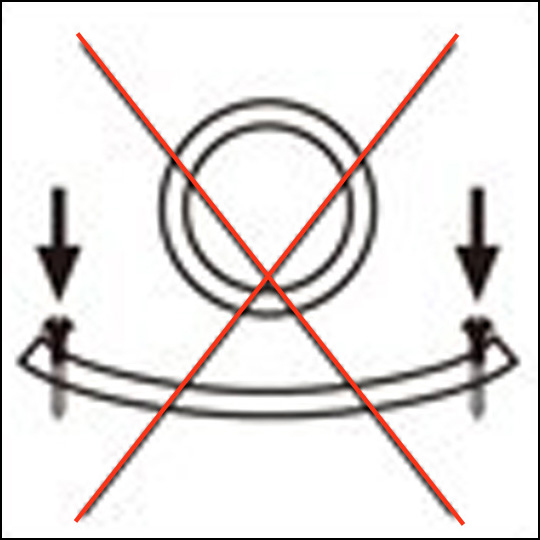

对卷材产品进行安装时，应当顺着卷曲方向安装固定。
若按卷曲反方向安装会造成板材开裂。

不要将焊条或焊泥直接放在板子上，否则会对板材造成损坏。
